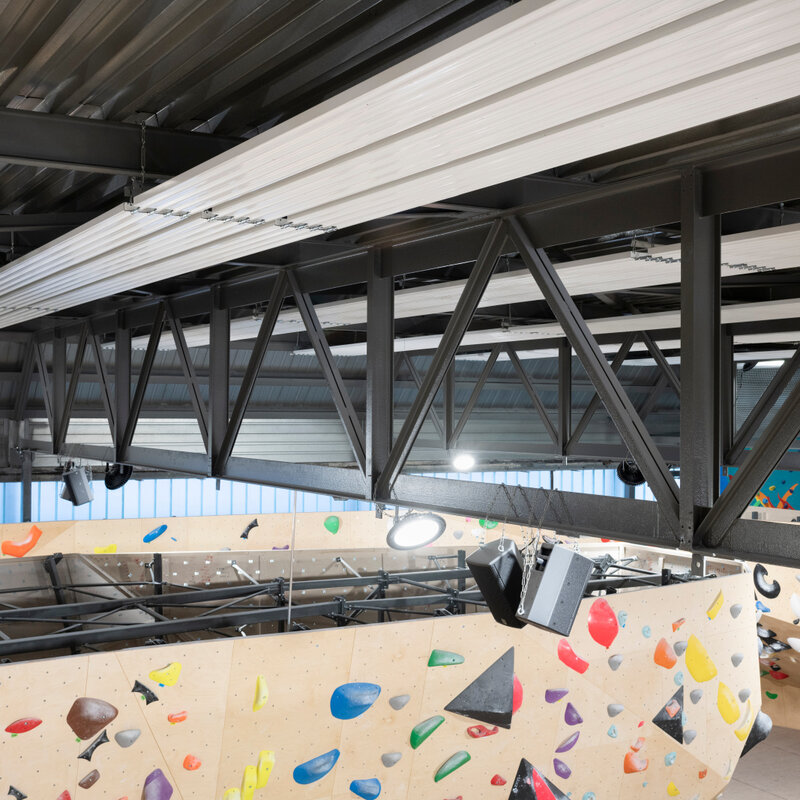

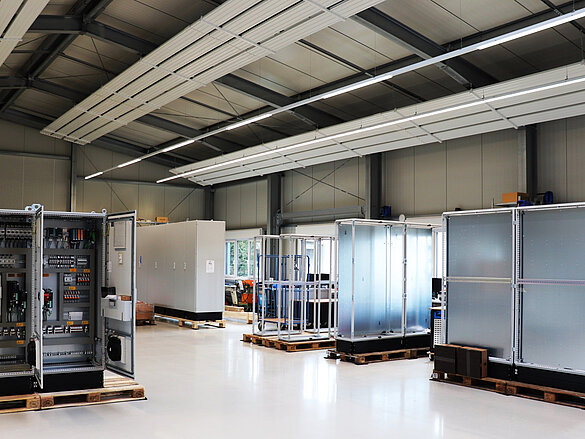

Légers, faciles à manipuler sur le chantier et extrêmement simples à installer, les panneaux rayonnants ZIP constituent une solution modulaire parfaite pour chauffer et rafraîchir les locaux de grands volumes tels que les salles de sport, les ateliers, les halls logistiques ou industriels.
Jusqu’à 60 % d’économies d’énergie
Coûts d'exploitation maîtrisés
Gain de place au sol et aux murs
Sécurité tout environnements garantie
Liberté d’aménagement
- Grilles de protection pare-ballons
- Tôle anti-poussière
- En milieu humide
- Collecteurs invisibles ou paroi rayonnante discontinue
La base du panneau rayonnant de plafond Zehnder ZIP est une tôle d’acier galvanisée dotée de profils en oméga inversé spécialement profilée par Zehnder. Quatre tubes de précision en acier galvanisé extérieur et l’isolation thermique supérieure sont incorporés. Des double-pliages et des arêtes permettent de renforcer la rigidité statique du panneau rayonnant de plafond.
La surface des panneaux rayonnants de plafond Zehnder ZIP est lisse. Elle est galvanisée et recouverte en plus d’une peinture époxy de haute qualité (similaire à la teinte RAL 9016). Les autres couleurs RAL sont sur demande.
La largeur des modules Zehnder ZIP est de 320 mm. Les modules Zehnder ZIP sont disponibles dans des longueurs de 2 à 6 m, par pas de 1 mètre. Les modules individuels peuvent être combinés les uns aux autres à l’aide de raccords à sertir, pour former une bande individuelle de panneaux rayonnants de plafond. Les points de jonction sont recouverts par des cache-jonctions dits tôles d’accouplement.
Pression et température de service: 12 bars/ 120 °C
Les modules Zehnder ZIP sont assemblés par sertissage pour obtenir la configuration souhaitée et les points de jonction sont recouverts d’un cache-jonction. Les collecteurs sont peints en standard (similaire à RAL 9016). Ainsi, le système de plafond rayonnant conserve une esthétique harmonieuse.
Les modules Zehnder ZIP sont livrés en standard avec des axes de suspension fixes. Ces derniers servent d’une part de raidisseur pour le panneau et d’autre part d’axe de suspension pour le montage au plafond. Tous les axes sont dotés d’orifices de suspension et permettent une adaptation flexible des positions de suspension en fonction des exigences du projet.
La distance entre les points de suspension est de 3 m maximum. Les axes de suspension permettent un montage incliné de 45° dans le sens de la longueur et de 30° dans le sens de la largeur. Des axes de suspension variables supplémentaires peuvent être utilisés si nécessaire, pour adapter les distances entre les points de suspension pendant le montage. D'autres solutions de suspension et fixation sont possibles: rails porteurs fixes ou mobiles, fixation par profils Z proches du plafond.
Issus du Zehnder ZIP, les panneaux rayonnants de plafond Zehnder ZIP Basic offrent des performances de chauffage identiques et garantissent un confort optimum pour une consommation d’énergie minimale, au sein d’une gamme restreinte.
Ils sont parfaitement adaptés à une utilisation dans tous locaux de grands volumes.
La base du panneau rayonnant de plafond Zehnder ZIP Basic est une tôle d’acier galvanisée dotée de profils en oméga inversé spécialement conçus par Zehnder.
Quatre tubes de précision en acier galvanisé extérieur et l’isolation thermique supérieure sont incorporés. Des double-pliages et des arêtes permettent de renforcer la rigidité statique du panneau rayonnant de plafond.
La surface des panneaux rayonnants de plafond Zehnder ZIP Basic est lisse. Elle est galvanisée et recouverte en plus d’une peinture époxy de haute qualité (similaire à la teinte RAL 9016).
La largeur des modules Zehnder ZIP Basic est de 320 mm.
Les modules Zehnder ZIP Basic sont disponibles dans des longueurs de 4, 5 et 6 m.
Les modules individuels peuvent être combinés les uns aux autres à l’aide de raccords à sertir, pour former une bande de panneaux rayonnants de plafond linéaires.
Les points de jonction sont recouverts par des cache-jonctions dépourvus d’isolant.
Les modules individuels Zehnder ZIP Basic sont assemblés à l’aide de raccords à sertir pour former la longueur de bande souhaitée. Les points de jonction sont dissimulés par la tôle de recouvrement. Les collecteurs situés sur la face avant sont galvanisés et sont montés sur place.
